Kabel Lan (UTP) Tipe Straight
Sekarang saya akan membahas bagaimana cara memasang kabel lan atau yang sering kita sebut adalah kabel UTP secara straight dan langkah2nya adalah sebagai berikut:
1. Kupas ujung kabel sekitar 1 cm, sehingga kabel kecil-kecil yang ada didalamnya kelihatan.
2. Pisangkan kabel-kabel tersebut dan luruskan. Kemudian susun dan rapikan berdasarkan warnanya yaitu Orange Putih, Orange, Hijau Putih, Biru, Biru Putih, Hijau, Coklat Putih, dan Coklat. Setelah itu potong bagian ujungnya sehingga rata satu sama lain.
3. Setelah kabel tersusun, ambil Jack RJ-45. Seperti yang saya katakan tadi Jack ini terdiri dari 8 pin. Pin 1 dari jack ini adalah pin yang berada paling kiri jika posisi pin menghadap Anda. Berurut ke kanan adalah jack 2, 3, dan seterusnya.
4. Kemudian masukkan kabel-kabel tersebut ke dalam Jack RJ-45 sesuai dengan urutan tadi yaitu sebagai berikut:
5. Masukkan kabel tersebut hingga bagian ujungnya mentok di dalam jack.
6. Masukan Jack RJ-45 yang sudah terpasang dengan kabel tadi ke dalam mulut tang crimping yang sesuai sampai bagian pin Jack RJ-45 berada didalam mulut tang. Sekarang jepit jack tadi dengan tang crimping hingga seluruh pin menancap pada kabel. Biasanya jika pin jack sudah menancap akan mengeluarkan suara “klik”.
Sekarang Anda sudah selesai memasang jack RJ-45 pada ujung kabel pertama. Untuk ujung kabel yang kedua, langkah-langkahnya sama dengan pemasangan ujung kabel pertama tadi. Untuk itu, ulangi langkah-langkah tadi untuk memasang Jack RJ-45 pada ujung kabel yang kedua.
Susunan kabel UTP tipe straight bisa Anda lihat pada gambar di bawah:
Kabel Lan (UTP) Tipe Cross
Sekarang saya bahas mengenai cara memasang kabel lan (UTP) tipe cross. Cara pemasangan kabel lan (UTP) tipe cross hampir sama dengan memasang kabel lan (UTP) tipe straight. Mengenai teknis pemasanganya sama seperti tadi. Perbedaanya adalah urutan warna kabel pada ujung kabel yang kedua. Untuk ujung kabel pertama, susunan kabel sama dengan susunan kabel lan (UTP) tipe straight yaitu:
Untuk ujung kabel yang kedua, susunan warnanya berbeda dengan ujung pertama. Adapaun susunan warnanya adalah sebagi berikut:

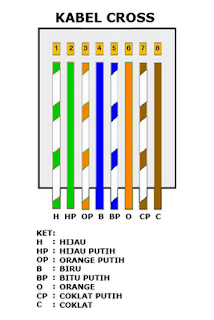

Susunan kabel tadi bisa Anda lihat pada gambar di bawah:
Hasil akhir kabel lan (UTP) tipe cross akan seperti ini:
Kesimpulannya adalah jika Anda memasang kabel lan (UTP) tipe straight maka susunan warna pada kedua ujung kabel adalah sama. Sedangkan cara pemasangan UTP tipe cross, susunan warna ujung kabel pertama berbeda dengan unjung kabel kedua.
Sumber
Sekarang saya akan membahas bagaimana cara memasang kabel lan atau yang sering kita sebut adalah kabel UTP secara straight dan langkah2nya adalah sebagai berikut:
1. Kupas ujung kabel sekitar 1 cm, sehingga kabel kecil-kecil yang ada didalamnya kelihatan.
2. Pisangkan kabel-kabel tersebut dan luruskan. Kemudian susun dan rapikan berdasarkan warnanya yaitu Orange Putih, Orange, Hijau Putih, Biru, Biru Putih, Hijau, Coklat Putih, dan Coklat. Setelah itu potong bagian ujungnya sehingga rata satu sama lain.
3. Setelah kabel tersusun, ambil Jack RJ-45. Seperti yang saya katakan tadi Jack ini terdiri dari 8 pin. Pin 1 dari jack ini adalah pin yang berada paling kiri jika posisi pin menghadap Anda. Berurut ke kanan adalah jack 2, 3, dan seterusnya.
4. Kemudian masukkan kabel-kabel tersebut ke dalam Jack RJ-45 sesuai dengan urutan tadi yaitu sebagai berikut:
Orange Putih pada Pin 1
Orange pada Pin 2
Hijau Putih pada Pin 3
Biru pada Pin 4
Biru Putih pada Pin 5
Hijau pada Pin 6
Coklat Putih pada Pin 7
Coklat pada Pin 8.
5. Masukkan kabel tersebut hingga bagian ujungnya mentok di dalam jack.
6. Masukan Jack RJ-45 yang sudah terpasang dengan kabel tadi ke dalam mulut tang crimping yang sesuai sampai bagian pin Jack RJ-45 berada didalam mulut tang. Sekarang jepit jack tadi dengan tang crimping hingga seluruh pin menancap pada kabel. Biasanya jika pin jack sudah menancap akan mengeluarkan suara “klik”.
Sekarang Anda sudah selesai memasang jack RJ-45 pada ujung kabel pertama. Untuk ujung kabel yang kedua, langkah-langkahnya sama dengan pemasangan ujung kabel pertama tadi. Untuk itu, ulangi langkah-langkah tadi untuk memasang Jack RJ-45 pada ujung kabel yang kedua.
Susunan kabel UTP tipe straight bisa Anda lihat pada gambar di bawah:
Kabel Lan (UTP) Tipe Cross
Sekarang saya bahas mengenai cara memasang kabel lan (UTP) tipe cross. Cara pemasangan kabel lan (UTP) tipe cross hampir sama dengan memasang kabel lan (UTP) tipe straight. Mengenai teknis pemasanganya sama seperti tadi. Perbedaanya adalah urutan warna kabel pada ujung kabel yang kedua. Untuk ujung kabel pertama, susunan kabel sama dengan susunan kabel lan (UTP) tipe straight yaitu:
Orange pada Pin 1
Orange Putih pada Pin 2
Hijau pada Pin 3
Biru pada Pin 4
Biru Putih pada Pin 5
Hijau Putih pada Pin 6
Coklat Putih pada Pin 7
Coklat pada Pin 8.
Untuk ujung kabel yang kedua, susunan warnanya berbeda dengan ujung pertama. Adapaun susunan warnanya adalah sebagi berikut:
Hijau Putih pada Pin 1
Hijau pada Pin 2
Orange Putih pada Pin 3
Biru pada Pin 4
Biru Putih pada Pin 5
Orange pada Pin 6
Coklat Putih pada Pin 7
Coklat pada Pin 8.
Susunan kabel tadi bisa Anda lihat pada gambar di bawah:
Hasil akhir kabel lan (UTP) tipe cross akan seperti ini:
Kesimpulannya adalah jika Anda memasang kabel lan (UTP) tipe straight maka susunan warna pada kedua ujung kabel adalah sama. Sedangkan cara pemasangan UTP tipe cross, susunan warna ujung kabel pertama berbeda dengan unjung kabel kedua.
